    ·░░  Análise e Decodificação de Memória Flash NAND                           ·░░
    ·░░  Revelando a Dispersão ECC em Dispositivos Desconheci                    ·░░
    ·░░  RacerXDL / Teske                                                        ·░░
    ·░░                                                                          ·░░
    ░░░  ## Explorando memorias NAND                                             ░░░
    ░░░                                                                          ░░░
    ░░░  Quando em posse de um dispositivo a qual se deseja conhecer sobre, nem  ░░░
    ░░░  sempre é trivial o acesso ao conteúdo da memória _flash_. Devido a      ░░░
    ·░░  natureza das memórias NAND, é aplicado para todo conteúdo um algorítimo ░░░
    ·░░  de correção de erros que pode causar uma ofuscação não  intencional do  ·░░
    ░░░  conteúdo. Alguns fabricantes de processadores que controlam diretamente ░░░
    ·░░  memórias do tipo NAND ou programadores de _software_ "protegido" optam  ░░░
    ░░░  por customizar o jeito que estes algorítimos funcionam.                 ·░░
    ░░░                                                                          ░░░
    ░░░  Neste artigo veremos como a estrutura básica de uma memória _flash_,    ░░░
    ·░░  por que a correção de erro existe e como identificar a dispersão do     ░░░
    ░░░  algorítimo de correção de erro usado.                                   ░░░
    ░░░                                                                          ·░░
    ░░░  # Memórias Flash                                                        ░░░
    ░░░                                                                          ░░░
    ░░░  As memórias flash têm se destacado como a espinha dorsal do             ░░░
    ░░░  armazenamento digital na era contemporânea. Presentes em dispositivos   ·░░
    ·░░  tão variados quanto SSDs, pen drives e cartões SD, estas memórias       ░░░
    ·░░  trazem uma combinação irresistível de rapidez, durabilidade e           ·░░
    ░░░  capacidade de retenção de dados mesmo na ausência de energia.           ░░░
    ░░░                                                                          ░░░
    ░░░  Historicamente, antes da ascensão das memórias flash, os principais     ░░░
    ░░░  dispositivos de armazenamento eram baseados em mídias magnéticas, como  ░░░
    ░░░  discos rígidos e disquetes, ou em memórias do tipo _EPROM_ (Erasable    ·░░
    ░░░  Programmable Read Only Memory). Enquanto as mídias magnéticas possuíam  ░░░
    ░░░  partes móveis e eram mais propensas a falhas físicas, as EPROMs         ·░░
    ·░░  necessitavam de um processo de apagamento específico, tornando a        ░░░
    ·░░  regravação de dados um processo mais lento e menos eficiente.           ░░░
    ░░░                                                                          ░░░
    ░░░  Dentro da categoria de memórias flash, encontramos diferentes           ░░░
    ░░░  variações, com as versões NOR e NAND sendo as mais predominantes. Neste ░░░
    ░░░  artigo, focaremos nas memórias flash do tipo NAND, reconhecidas por sua ░░░
    ░░░  alta densidade de armazenamento e amplamente utilizadas em dispositivos ░░░
    ░░░  de armazenamento cotidianos, garantindo velocidade e confiabilidade na  ░░░
    ·░░  leitura e gravação de dados.                                            ░░░
    ·░░                                                                          ·░░
    ░░░  ## Anatomia de uma Célula NAND                                          ░░░
    ░░░                                                                          ·░░
    ·░░                                                                          ·░░
    ░░░                          ┌─BIT-WRITE                                     ░░░
    ░░░                          │                                               ░░░
    ░░░                   ┌──────▼───────┐                                       ░░░
    ░░░                   │              │                                       ░░░
    ░░░                   │ Control      │                                       ░░░
    ░░░                   │ Gate         │                                       ░░░
    ░░░                   ├──────────────┼                                       ░░░
    ░░░                   │ Oxide        ◄──────┐                                ░░░
    ░░░                   ├──────────────┼      │                                ░░░
    ░░░                   │ Floating     │      │                                ░░░
    ░░░                   │ Gate         │      ┼──► Insulator                   ░░░
    ·░░                   ├──────────────┤      │                                ░░░
    ·░░                   │ Oxide        ◄──────┘                                ░░░
    ░░░                   └┌────────────┐┘                                       ░░░
    ░░░         ┌───────────────────────────────────┐                            ░░░
    ·░░         │ N-Type   │            │ N-Type    ◄─────┐                      ░░░
    ░░░   ┌─────┼ Source   │            │ Drain     │     │                      ·░░
    ·░░   │     ├──────────┴            ┴───────────┼     │                      ░░░
    ░░░   ▼     │                                   │     │                      ░░░
    ·░░  GND    │                                   │   BIT                      ·░░
    ░░░         │          P-Type Substrate         │   READ                     ░░░
    ░░░         │                                   │                            ░░░
    ·░░         └───────────────────────────────────┘                            ░░░
    ░░░                      Flash Cell                                          ░░░
    ░░░                                                                          ·░░
    ░░░                                                                          ░░░
    ░░░  *Diagrama detalhado de uma célula NAND*                                 ░░░
    ░░░                                                                          ░░░
    ░░░  No coração da tecnologia de memória flash, encontra-se a intricada      ░░░
    ·░░  arquitetura de uma célula NAND. A ilustração acima delineia os          ░░░
    ░░░  componentes fundamentais da célula: o Control Gate, o Floating Gate,    ░░░
    ░░░  camadas isolantes de óxido, juntamente com os terminais N-Type Source e ░░░
    ·░░  N-Type Drain, todos construídos sobre um substrato do tipo-P.           ·░░
    ░░░  Os bits são armazenados na memória flash retendo elétrons no Floating   ░░░
    ░░░  Gate.                                                                   ·░░
    ░░░                                                                          ░░░
    ░░░  Durante a operação de gravação, uma tensão é imposta sobre o Control    ░░░
    ░░░  Gate, induzindo elétrons a atravessarem a barreira de óxido e se        ░░░
    ░░░  alojarem no Floating Gate. Assim que os elétrons alcançam o Floating    ·░░
    ░░░  Gate, eles permanecem lá, denotando um estado "gravado".                ·░░
    ░░░                                                                          ░░░
    ░░░                                                                          ░░░
    ░░░                                                                          ░░░
    ░░░                          ┌─BIT-WRITE                                     ░░░
    ░░░                          │                                               ░░░
    ░░░                   ┌──────▼───────┐                                       ░░░
    ░░░                   │  e-      e-  │                                       ·░░
    ·░░                   │ Control  │e- │  Force os elétrons através da         ░░░
    ░░░                   │ Gate   e-││  │  camada de óxido para prendê-los      ·░░
    ░░░                   ├e-───e-─▼─┤▼──┼  na floating gate                     ░░░
    ░░░                   │▼Oxide e- ▼e- │                                       ░░░
    ░░░                   ├──e-───▼─e-▼──┼                                       ░░░
    ░░░                   │ Floating▼ e- │   e- = elétrons                       ░░░
    ░░░                   │ Gate  e-     │                                       ·░░
    ░░░                   ├──────────────┤                                       ░░░
    ·░░                   │ Oxide        │                                       ░░░
    ░░░                   └┌────────────┐┘                                       ░░░
    ·░░         ┌───────────────────────────────────┐                            ░░░
    ░░░         │ N-Type   │            │ N-Type    ◄─────┐                      ░░░
    ░░░   ┌─────┼ Source   │            │ Drain     │     │                      ░░░
    ░░░   │     ├──────────┴            ┴───────────┼     │                      ░░░
    ·░░   ▼     │                                   │     │                      ░░░
    ░░░  GND    │                                   │   BIT                      ░░░
    ░░░         │          P-Type Substrate         │   READ                     ·░░
    ░░░         │                                   │                            ░░░
    ·░░         └───────────────────────────────────┘                            ░░░
    ░░░                      Flash Cell                                          ░░░
    ░░░                                                                          ░░░
    ░░░                                                                          ░░░
    ·░░  Para ler a informação armazenada, uma tensão é aplicada ao Control      ·░░
    ·░░  Gate. Se houver elétrons no Floating Gate, eles criarão uma força de    ░░░
    ░░░  repulsão, bloqueando a passagem de elétrons do Source para o Drain.     ░░░
    ░░░  Este estado é reconhecido como um bit "0". Contudo, se o Floating Gate  ░░░
    ·░░  estiver desocupado, a corrente elétrica circulará sem impedimentos,     ░░░
    ░░░  correspondendo a um bit "1".                                            ░░░
    ░░░                                                                          ░░░
    ░░░                                                                          ░░░
    ░░░                                                                          ░░░
    ·░░                          ┌─BIT-WRITE                                     ░░░
    ░░░                          │                                               ░░░
    ░░░                   ┌──────▼───────┐                                       ░░░
    ·░░                   │              │                                       ░░░
    ░░░                   │ Control      │                                       ░░░
    ░░░                   │ Gate         │                                       ░░░
    ·░░                   ├──────────────┼                                       ·░░
    ░░░                   │ Oxide        │                                       ·░░
    ░░░                   ├──────────────┤                                       ·░░
    ░░░                   │ e- e- e-   e-│  e- = elétrons                        ·░░
    ░░░                   │  e- e- e- e- │                                       ░░░
    ░░░                   ├──────────────┤                                       ░░░
    ░░░                   │xOxide       x│                                       ░░░
    ·░░                   └xx─────────xx┐┘                                       ░░░
    ░░░         ┌───────────xx───────xx─────────────┐                            ·░░
    ·░░         │ N-Type   │ xxxxxxxxx  │ N-Type    ◄─────┐                      ░░░
    ░░░   ┌─────┼ Source   │ Força de   │ Drain     │     │                      ░░░
    ░░░   │     ├──────────┘ Repulsao   └───────────┼     │                      ░░░
    ░░░   ▼     │            Impede fluxo           │     │                      ░░░
    ░░░  GND    │                                   │   BIT                      ░░░
    ░░░         │          P-Type Substrate         │   READ                     ░░░
    ░░░         │                                   │                            ░░░
    ░░░         └───────────────────────────────────┘                            ░░░
    ·░░                      PROGRAMADO                                          ░░░
    ░░░                                                                          ░░░
    ░░░  *Célula NAND no estado "gravado"*                                       ░░░
    ░░░                                                                          ░░░
    ░░░  Finalmente, a configuração elétronica — seja sua ausência ou presença   ░░░
    ░░░  — determina se a célula está representando um bit "0" ou "1". A imagem  ░░░
    ░░░  subsequente mostra uma célula no estado "apagado", caracterizado pela   ░░░
    ░░░  livre circulação de elétrons entre os terminais.                        ·░░
    ░░░                                                                          ░░░
    ░░░                          ┌─BIT-WRITE                                     ░░░
    ░░░                          │                                               ·░░
    ░░░                   ┌──────▼───────┐                                       ░░░
    ░░░                   │              │                                       ░░░
    ░░░                   │ Control      │                                       ░░░
    ░░░                   │ Gate         │                                       ░░░
    ░░░                   ├──────────────┼                                       ·░░
    ░░░                   │ Oxide        │                                       ░░░
    ·░░                   ├──────────────┤                                       ░░░
    ░░░                   │              │                                       ░░░
    ░░░                   │              │  e- = elétrons                        ░░░
    ░░░                   ├──────────────┤                                       ░░░
    ░░░                   │ Oxide        │                                       ░░░
    ░░░                   └┌────────────┐┘                                       ░░░
    ░░░         ┌───────────────────────────────────┐                            ░░░
    ░░░         │ N-Typee-◄┬─e-◄e-◄e◄─e-│ N-Type    ◄─────┐                      ░░░
    ░░░   ┌─────┼ Sourcee-◄┼e-◄e-◄e-◄─e-│ Drain     │     │                      ░░░
    ░░░   │     ├─────────◄┴─e-◄─e-◄e-◄ └───────────┼     │                      ░░░
    ░░░   ▼     │       Os eletrons fluem           │     │                      ░░░
    ░░░  GND    │                                   │   BIT                      ░░░
    ·░░         │          P-Type Substrate         │   READ                     ░░░
    ░░░         │                                   │                            ░░░
    ·░░         └───────────────────────────────────┘                            ░░░
    ·░░                     APAGADO                                              ░░░
    ·░░                                                                          ░░░
    ·░░  *Célula NAND no estado "apagado"*                                       ·░░
    ░░░                                                                          ·░░
    ░░░                                                                          ░░░
    ·░░  ## Arquitetura da Memória NAND                                          ░░░
    ░░░                                                                          ·░░
    ░░░                                                                          ░░░
    ░░░            +-------------------------+                                   ░░░
    ░░░           /                     /   /|                                   ░░░
    ·░░          /                     /   / |                                   ░░░
    ░░░         +-------------------------+ /|◄.....┐                            ░░░
    ░░░         |_____________________|___|//|      │                            ░░░
    ░░░         |xxxxxxxxxxxxxxxxxxxxx|xxx|/ +    NAND Block                     ░░░
    ░░░         |-------------------------| /     1 Block = 64 Pages             ░░░
    ░░░         |                     |   |/      128K + 4K Bytes                ·░░
    ░░░         +-------------------------+                                      ░░░
    ·░░         .                    .                                           ░░░
    ░░░          \....... 2048 bytes./\.64 bytes                                 ░░░
    ░░░                                                                          ░░░
    ·░░                                                                          ░░░
    ░░░           +-------------------------+                                    ░░░
    ░░░          /   NAND Page         /   /|                                    ·░░
    ·░░         /                     /   / +....                                ·░░
    ░░░        +-------------------------+ /    /                                ·░░
    ░░░        |                     |   |/     8 bits                           ░░░
    ░░░        +-------------------------+..../                                  ░░░
    ·░░        .                    .                                            ░░░
    ·░░         \....... 2048 bytes./\.64 bytes                                  ░░░
    ░░░                                                                          ░░░
    ░░░                                                                          ░░░
    ·░░  *Diagrama representando a organização de um bloco NAND*                 ·░░
    ░░░                                                                          ·░░
    ·░░  A memória NAND é meticulosamente organizada em uma estrutura            ░░░
    ░░░  hierárquica. Começando pela menor unidade, temos a célula. Estas        ░░░
    ░░░  células são, por sua vez, agrupadas para formar páginas. Avançando na   ·░░
    ░░░  hierarquia, múltiplas páginas são então consolidadas para constituir um ·░░
    ·░░  bloco, como ilustrado no diagrama acima.                                ░░░
    ░░░                                                                          ·░░
    ░░░  Essa disposição estrutural não é apenas por organização. Ela desempenha ·░░
    ░░░  um papel vital na eficiência das operações da memória flash. Um detalhe ░░░
    ░░░  importante a se considerar é que, em diversos dispositivos baseados em  ░░░
    ░░░  tecnologia flash, a operação de apagamento é executada em nível de      ░░░
    ░░░  bloco, e não em células ou páginas individuais.                         ░░░
    ░░░                                                                          ░░░
    ·░░  A imagem exemplifica uma memória NAND que contém páginas de 2048 bytes  ░░░
    ░░░  de dados acrescidos de 64 bytes destinados à correção de erro,          ·░░
    ░░░  totalizando 2112 bytes por página. Estas páginas estão agrupadas em     ░░░
    ·░░  blocos que abrigam 64 páginas cada, resultando em 128K bytes de dados e ░░░
    ░░░  4K bytes para correção.                                                 ░░░
    ░░░                                                                          ░░░
    ·░░  Os bytes adicionais em cada página não são meros complementos. Eles são ░░░
    ·░░  intrínsecos à integridade da memória. Embora sejam armazenados da mesma ░░░
    ░░░  forma que qualquer outro byte, muitas vezes são alocados para funções   ░░░
    ·░░  específicas, como paridade em algoritmos de Correção de Erros (ECC).    ░░░
    ░░░  Essa correção é indispensável, pois, durante a fabricação ou mesmo ao   ░░░
    ░░░  longo do uso, é possível que algumas células da memória NAND apresentem ·░░
    ░░░  defeitos ou se desgastem, comprometendo a precisão dos dados            ·░░
    ░░░  armazenados. O ECC, portanto, atua como uma camada protetora,           ░░░
    ░░░  assegurando a confiabilidade dos dados mesmo diante de imperfeições na  ·░░
    ·░░  memória.                                                                ░░░
    ░░░                                                                          ░░░
    ░░░  ## Lendo memórias Flash                                                 ░░░
    ░░░                                                                          ░░░
    ░░░  Ao lidar com leitura e gravação em memórias Flash, existe uma variedade ░░░
    ░░░  de dispositivos disponíveis. Para memórias flash com encapsulamentos    ░░░
    ░░░  menos convencionais, como o BGA (Ball Grid Array), frequentemente       ░░░
    ·░░  recorro ao programador RT809H, utilizando um adaptador específico para  ░░░
    ░░░  tal encapsulamento. A memória flash em questão foi originalmente        ░░░
    ░░░  extraída de um equipamento da PAX, um modelo disponível no Mercado      ░░░
    ░░░  Livre sob a descrição "máquina de cartão". Vale destacar que o tipo de  ░░░
    ░░░  encapsulamento dessa memória flash é BGA63, indicando um arranjo de 63  ░░░
    ░░░  pinos no formato ball-grid-array.                                       ░░░
    ░░░                                                                          ░░░
    ░░░                                         ░░░

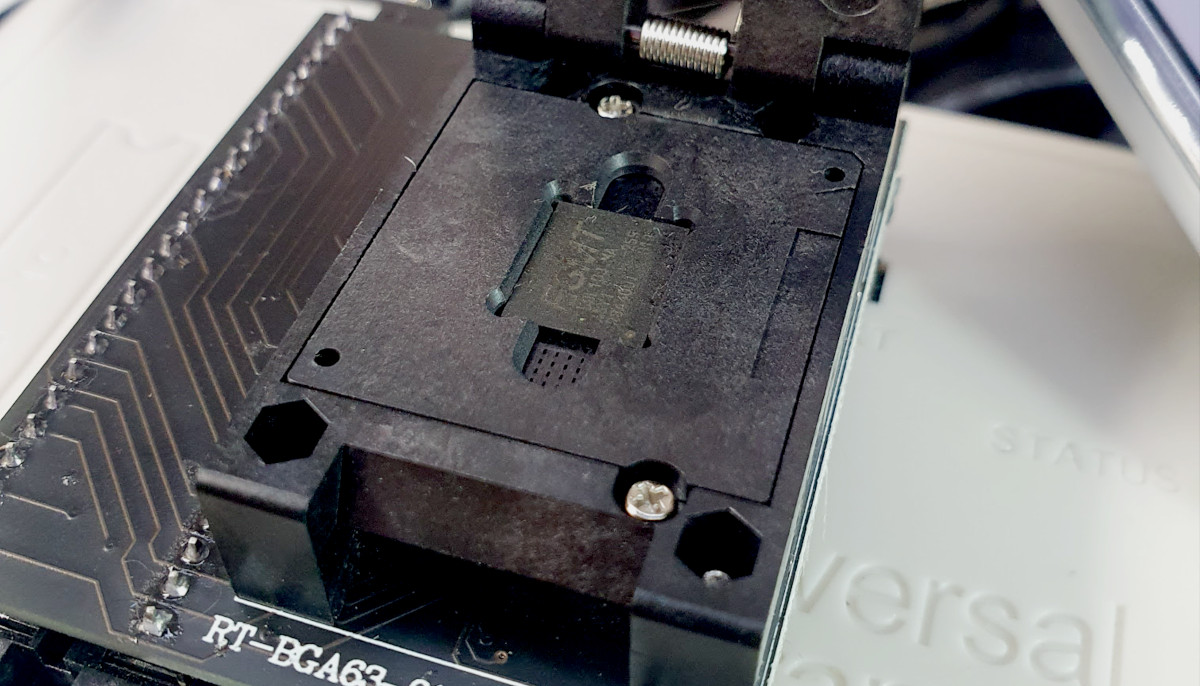

    ░░░  *Memória Flash no programador universal RT809H pronto para leitura*·░░
    ░░░                                                                          ░░░
    ░░░  Após a extração dos dados da memória flash, um passo fundamental é a    ░░░
    ░░░  utilização da ferramenta `binwalk`. Este comando tem a função de        ░░░
    ░░░  vasculhar e listar possíveis assinaturas de arquivos conhecidos         ░░░
    ░░░  contidos no dump da memória, permitindo uma análise preliminar de seu   ░░░
    ░░░  conteúdo. Essa etapa é crucial para discernir se enfrentaremos desafios ░░░
    ░░░  ao tentar decifrar os dados armazenados, como no caso de estarem        ░░░
    ·░░  criptografados.                                                         ░░░
    ░░░                                                                          ░░░
    ░░░  É importante ressaltar que a imagem produzida pelo programador RT809H   ░░░
    ░░░  retrata o conteúdo da memória flash em seu estado mais puro, sem        ░░░
    ·░░  qualquer filtragem. Isso significa que os bits de paridade do ECC       ░░░
    ░░░  (Error-Correcting Code) estão inclusos. Esta característica pode        ·░░
    ░░░  introduzir nuances durante a análise, pois nem todas as assinaturas     ░░░
    ·░░  serão reconhecidas de maneira acurada, principalmente se considerarmos  ·░░
    ░░░  arquivos que podem iniciar no final de uma página de memória.           ░░░
    ░░░                                                                          ░░░
    ░░░                                                                          ·░░
    ·░░     $ binwalk F59L1G81MA@BGA63_1111.BIN                                  ░░░
    ░░░                                                                          ░░░
    ░░░     DECIMAL       HEXADECIMAL     DESCRIPTION                            ░░░
    ░░░     -------------------------------------------------------------------- ·░░
    ░░░     438548        0x6B114         Base64 standard index table            ░░░
    ·░░     (...)                                                                ░░░
    ·░░     3514378       0x35A00A        PC bitmap, Windows 3.x format,, 320    ░░░
    ░░░                                   └► x 240 x 24                          ░░░
    ░░░     7839754       0x77A00A        uImage header, header size: 64 bytes,  ░░░
    ░░░                                   └►header CRC: 0x538F3DE9, created:     ░░░
    ·░░                                   └►2021-05-27 08:14:51, image size:     ·░░
    ░░░                                   └►3696472 bytes, Data Address:         ░░░
    ░░░                                   └►0x80800000, Entry Point:             ·░░
    ░░░                                   └►0x80800000, data CRC: 0xA22F74A5,    ░░░
    ░░░                                   └►OS: Linux, CPU: ARM, image type:     ·░░
    ░░░                                   └►OS Kernel Image, compression type:   ░░░
    ░░░                                   └►none, image name:"Linux-2.7.93.9707R ░░░
    ░░░     7839818       0x77A04A        Linux kernel ARM boot executable       ░░░
    ░░░                                   └►zImage (little-endian)               ·░░
    ░░░     7857081       0x77E3B9        gzip compressed data, maximum          ░░░
    ░░░                                   └►compression, from Unix, last         ░░░
    ░░░                                   └►modified: 1970-01-01 00:00:00        ·░░
    ░░░     (...)                                                                ░░░
    ░░░     20815882      0x13DA00A       uImage header, header size: 64 bytes,  ░░░
    ░░░                                   └►header CRC: 0xF95F6882, created:     ░░░
    ░░░                                   └►2021-05-27 08:20:25, image size:     ░░░
    ·░░                                   └►8185419 bytes, Data Address:         ░░░
    ░░░                                   └►0x83800000, Entry Point: 0x83800000, ░░░
    ░░░                                   └►data CRC: 0xE5674944, OS: Linux,     ░░░
    ·░░                                   └►CPU: ARM, image type: RAMDisk Image, ·░░
    ·░░                                   └► compression type: none, image name: ░░░
    ░░░                                   └► "RAMDISK-2.7.93.9707R"              ░░░
    ░░░     (...)                                                                ·░░
    ░░░     20815946      0x13DA04A       gzip compressed data, maximum          ░░░
    ·░░                                   └►compression, from Unix, last         ░░░
    ·░░                                   └►modified: 2021-05-27 08:20:23        ░░░
    ░░░     33792010      0x203A00A       uImage header, header size: 64 bytes,  ░░░
    ░░░                                   └►header CRC: 0x588DFFBC, created:     ░░░
    ·░░                                   └►2021-05-27 08:19:13, image size:     ░░░
    ░░░                                   └►6412038 bytes, Data Address: 0x0,    ░░░
    ░░░                                   └►Entry Point: 0x0, data CRC:          ░░░
    ░░░                                   └►0x32979F1E, OS: Linux, CPU: ARM,     ░░░
    ░░░                                   └►image type: Firmware Image,          ░░░
    ░░░                                   └►compression type: none, image        ░░░
    ░░░                                   └►name: "BASE-2.7.93.9707R"            ░░░
    ░░░     33792074      0x203A04A       gzip compressed data, maximum          ░░░
    ░░░                                   └►compression, from Unix,              ░░░
    ░░░                                   └►last modified: 2021-05-27 08:19:11   ░░░
    ░░░     46768138      0x2C9A00A       UBI erase count header, version: 1,    ░░░
    ·░░                                   └►EC: 0x3, VID header offset: 0x800,   ░░░
    ░░░                                   └►data offset: 0x1000                  ░░░
    ░░░                                                                          ░░░
    ░░░                                                                          ░░░
    ░░░  A avaliação da entropia é uma técnica eficaz para detectar conteúdo     ░░░
    ░░░  criptografado ou compactado em uma memória. Quando falamos de entropia  ░░░
    ·░░  em dados, estamos nos referindo à quantidade de informação ou           ░░░
    ░░░  imprevisibilidade contida nesses dados. A ferramenta `binwalk` oferece  ░░░
    ░░░  um modo específico para medir essa entropia.                            ░░░
    ░░░                                                                          ░░░
    ░░░  Arquivos que estão compactados ou criptografados tendem a exibir um     ░░░
    ·░░  padrão de dados aparentemente aleatório, resultando em uma medida de    ░░░
    ░░░  entropia que se aproxima de 1. Em contraste, arquivos "plain-text" ou   ░░░
    ░░░  dados não codificados geralmente possuem entropia significativamente    ░░░
    ░░░  mais baixa, tendendo para valores próximos de 0, pois seu conteúdo é    ░░░
    ░░░  mais previsível.                                                        ░░░
    ░░░                                                                          ·░░
    ░░░  Para explorar essa funcionalidade no `binwalk`, utiliza-se a opção      ░░░
    ░░░  `-E`, que ativa o modo de medição de entropia. Ao executá-la, você      ·░░
    ░░░  receberá um gráfico que visualmente representará as variações de        ░░░
    ░░░  entropia ao longo do arquivo, facilitando a identificação de segmentos  ░░░
    ░░░  criptografados ou compactados.                                          ░░░
    ░░░                                                                          ░░░
    ░░░  ```bash                                                                 ░░░
    ░░░  $ binwalk -E F59L1G81MA@BGA63_1111.BIN                                  ░░░
    ░░░  DECIMAL       HEXADECIMAL     ENTROPY                                   ·░░
    ░░░  ------------------------------------------------------------------------░░░
    ·░░  0             0x0             Falling entropy edge (0.027839)           ░░░
    ░░░  7880704       0x784000        Rising entropy edge (0.995063)            ░░░
    ░░░  12345344      0xBC6000        Falling entropy edge (0.000000)           ░░░
    ·░░  20869120      0x13E7000       Rising entropy edge (0.997811)            ·░░
    ░░░  29257728      0x1BE7000       Falling entropy edge (0.000000)           ░░░
    ░░░  33824768      0x2042000       Rising entropy edge (0.999076)            ░░░
    ░░░  40386560      0x2684000       Falling entropy edge (0.372003)           ░░░
    ░░░  47253504      0x2D10800       Falling entropy edge (0.725862)           ░░░
    ░░░  62879744      0x3BF7800       Falling entropy edge (0.737729)           ░░░
    ░░░  67244032      0x4021000       Rising entropy edge (0.966013)            ░░░
    ·░░  67311616      0x4031800       Falling entropy edge (0.776734)           ░░░
    ░░░  69611520      0x4263000       Falling entropy edge (0.790624)           ░░░
    ░░░  69679104      0x4273800       Rising entropy edge (0.972091)            ·░░
    ·░░  69814272      0x4294800       Falling entropy edge (0.836573)           ░░░
    ·░░  70322176      0x4310800       Falling entropy edge (0.844177)           ░░░
    ░░░  72689664      0x4552800       Falling entropy edge (0.643195)           ░░░
    ·░░  74008576      0x4694800       Falling entropy edge (0.783870)           ░░░
    ░░░  74584064      0x4721000       Falling entropy edge (0.471472)           ░░░
    ·░░  75259904      0x47C6000       Falling entropy edge (0.787818)           ·░░
    ░░░  76613632      0x4910800       Falling entropy edge (0.823394)           ░░░
    ·░░  76748800      0x4931800       Falling entropy edge (0.687502)           ·░░
    ·░░  82837504      0x4F00000       Falling entropy edge (0.360502)           ░░░
    ░░░  84291584      0x5063000       Falling entropy edge (0.775172)           ░░░
    ░░░  84934656      0x5100000       Falling entropy edge (0.714603)           ░░░
    ░░░  95385600      0x5AF7800       Falling entropy edge (0.788762)           ·░░
    ░░░  103233536     0x6273800       Falling entropy edge (0.775540)           ░░░
    ·░░  104992768     0x6421000       Falling entropy edge (0.750242)           ·░░
    ·░░  124475392     0x76B5800       Falling entropy edge (0.281623)           ░░░
    ░░░  125253632     0x7773800       Falling entropy edge (0.750710)           ░░░
    ░░░  133507072     0x7F52800       Falling entropy edge (0.798972)           ░░░
    ░░░  137566208     0x8331800       Falling entropy edge (0.768062)           ░░░
    ·░░  137701376     0x8352800       Falling entropy edge (0.743758)           ░░░
    ░░░  ```                                                                     ░░░
    ░░░                                                                          ░░░
    ░░░                                                                          ░░░

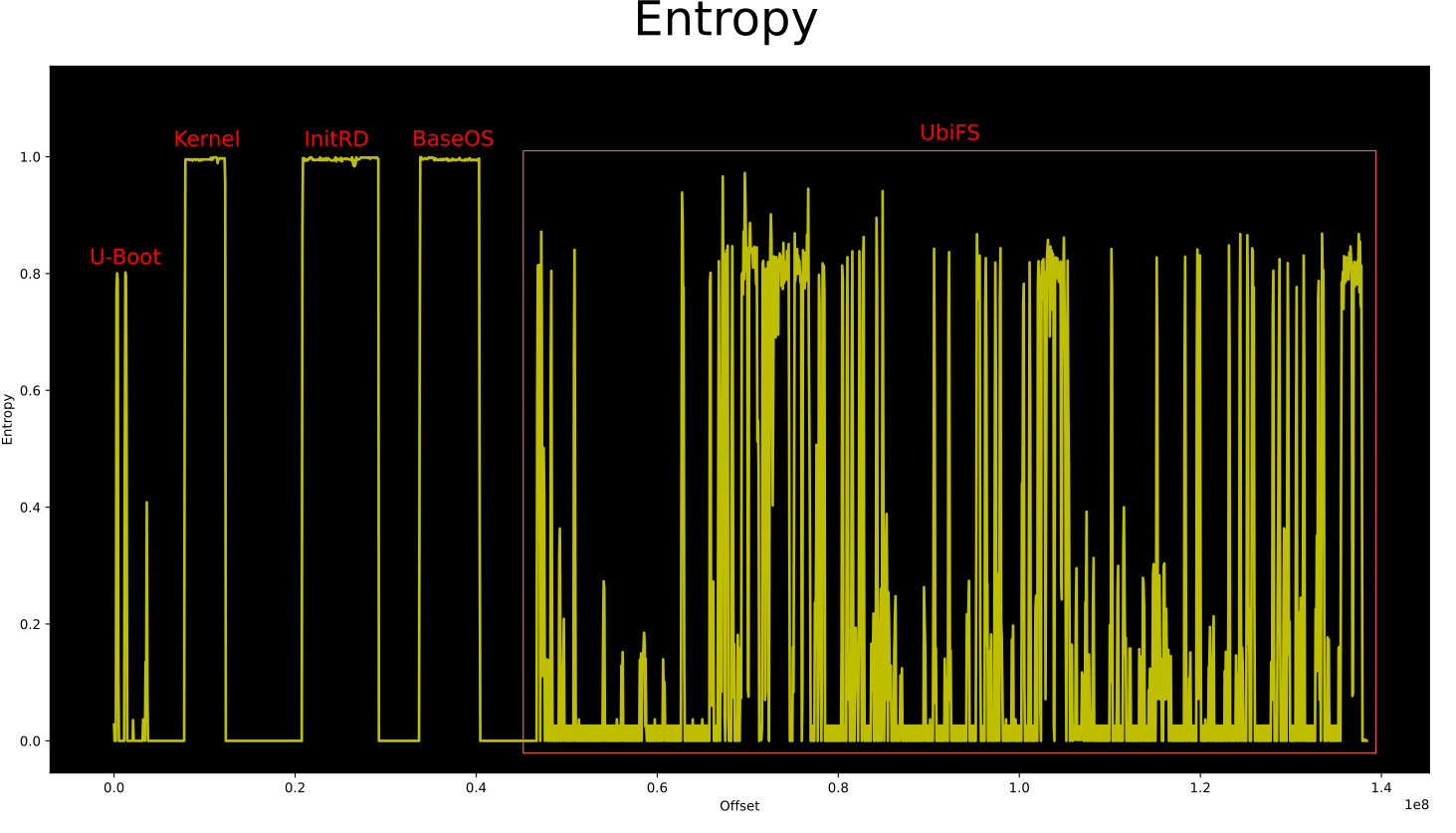

    ░░░  *Entropia da Imagem Lida*·░░
    ░░░                                                                          ░░░
    ░░░  No gráfico de entropia apresentado, as áreas de alta entropia se        ░░░
    ░░░  destacam como picos que se aproximam do valor 1 no eixo vertical.       ·░░
    ·░░  Estas regiões apontam para trechos de dados que têm uma distribuição    ░░░
    ░░░  que parece aleatória de bits, o que é típico de dados compactados ou    ·░░
    ·░░  criptografados.                                                         ░░░
    ·░░                                                                          ░░░
    ░░░  Ao cruzar a posição destes picos com as informações fornecidas pelo     ░░░
    ░░░  comando `binwalk`, conseguimos entender a natureza destes segmentos de  ░░░
    ░░░  alta entropia. No nosso caso, os pontos de alta entropia correspondem a ░░░
    ░░░  partes compactadas, e não a dados criptografados. Essa dedução fica     ░░░
    ░░░  clara quando vemos que o `binwalk` identificou assinaturas relacionadas ·░░
    ░░░  a dados compactados com _gzip_ nas posições indicadas.                  ░░░
    ░░░                                                                          ░░░
    ░░░  O fato de reconhecer essas assinaturas mostra claramente que o conteúdo,░░░
    ░░░  apesar de compactado, não está criptografado. Se fosse, o `binwalk` não ░░░
    ░░░  teria identificado essas assinaturas, pois os dados criptografados se   ░░░
    ·░░  parecem com um monte de informações aleatórias, sem padrões             ░░░
    ░░░  específicos. Então, olhando tanto o gráfico de entropia quanto as       ░░░
    ░░░  informações do `binwalk`, conseguimos uma boa ideia da estrutura e tipo ░░░
    ░░░  dos dados na memória flash analisada.                                   ·░░
    ░░░                                                                          ░░░
    ░░░  ## Quando a dispersão do ECC não é padrão                               ░░░
    ░░░                                                                          ░░░
    ░░░  Para garantir que os dados sejam acessados de forma precisa, é          ·░░
    ·░░  fundamental excluir os bits de paridade inseridos em cada página de     ░░░
    ░░░  memória. Supondo que os últimos 64 bytes de cada página sejam alocados  ░░░
    ░░░  para o ECC, podemos criar um script Python que lê os 2112 bytes         ░░░
    ░░░  (representando a página completa de memória) e grava somente os 2048    ░░░
    ░░░  bytes correspondentes ao dado puro, desconsiderando o ECC, em um novo   ·░░
    ░░░  arquivo.                                                                ░░░
    ░░░                                                                          ░░░
    ·░░                                                                          ·░░
    ░░░     #!/usr/bin/env python                                                ·░░
    ·░░                                                                          ░░░
    ░░░     f = open("F59L1G81MA@BGA63_1111.BIN", "rb")                          ░░░
    ·░░     o = open("FIXEDDATA.bin", "wb")                                      ░░░
    ░░░     pagesToRead = 65536                                                  ░░░
    ░░░     for i in range(pagesToRead):                                         ░░░
    ·░░       page = f.read(2112)                                                ░░░
    ·░░       data = bytearray(page[:2048]) # Nuke ECC                           ░░░
    ░░░       o.write(data)                                                      ░░░
    ░░░                                                                          ·░░
    ·░░     f.close()                                                            ·░░
    ░░░     o.close()                                                            ░░░
    ·░░                                                                          ░░░
    ░░░                                                                          ·░░
    ░░░  Com os dados agora limpos, a próxima etapa é identificar os arquivos    ·░░
    ░░░  presentes para verificar a eficácia da nossa suposição. Uma olhada      ░░░
    ░░░  rápida na lista de arquivos destacados pelo _binwalk_ nos fornecerá uma ░░░
    ░░░  indicação.                                                              ░░░
    ·░░                                                                          ░░░
    ░░░                                                                          ·░░
    ░░░  $ binwalk F59L1G81MA@BGA63_1111.BIN                                     ░░░
    ░░░                                                                          ░░░
    ░░░  DECIMAL       HEXADECIMAL     DESCRIPTION                               ░░░
    ░░░  ------------------------------------------------------------------------░░░
    ░░░  438548        0x6B114         Base64 standard index table               ░░░
    ·░░  439650        0x6B562         DES PC1 table                             ·░░
    ░░░  439738        0x6B5BA         DES PC2 table                             ░░░
    ·░░  440945        0x6BA71         DES SP2, little endian                    ░░░
    ░░░  441738        0x6BD8A         DES SP1, little endian                    ░░░
    ░░░  477666        0x749E2         Certificate in DER format (x509 v3),(...) ░░░
    ░░░  478540        0x74D4C         Object signature in DER format (PKCS(...) ░░░
    ░░░  479065        0x74F59         Object signature in DER format (PKCS(...) ·░░
    ·░░  1384724       0x152114        Base64 standard index table               ░░░
    ░░░  1385826       0x152562        DES PC1 table                             ░░░
    ░░░  1385914       0x1525BA        DES PC2 table                             ░░░
    ░░░  1387121       0x152A71        DES SP2, little endian                    ░░░
    ░░░  1387914       0x152D8A        DES SP1, little endian                    ░░░
    ░░░  1423842       0x15B9E2        Certificate in DER format (x509 v3)(...)  ░░░
    ░░░  1424716       0x15BD4C        Object signature in DER format (PKCS(...) ░░░
    ·░░  1425241       0x15BF59        Object signature in DER format (PKCS(...) ░░░
    ░░░  3514378       0x35A00A        PC bitmap, Windows 3.x format,, 320 x(...)░░░
    ░░░  7839754       0x77A00A        uImage header, header size: 64 bytes(...) ░░░
    ░░░  7839818       0x77A04A        Linux kernel ARM boot executable zImage(...)░░░
    ░░░  7857081       0x77E3B9        gzip compressed data, (...)               ░░░
    ░░░  (...)                                                                   ░░░
    ░░░                                                                          ░░░
    ░░░                                                                          ░░░
    ·░░  Podemos identificar um _bitmap_ logo no começo da imagem, onde o        ·░░
    ░░░  _binwalk_ consegue inclusive identificar o tamanho e profundidade de    ░░░
    ·░░  bits dele:                                                              ░░░
    ░░░                                                                          ░░░
    ░░░                                                                          ░░░
    ░░░     3514378       0x35A00A        PC bitmap, Windows 3.x format,,        ░░░
    ·░░                                   └►320 x 240 x 24                       ░░░
    ·░░                                                                          ░░░
    ·░░                                                                          ·░░
    ░░░  Uma característica marcante dos _bitmaps_ é a forma como armazenam      ░░░
    ·░░  informações de cores. Os bytes no arquivo mapeiam diretamente para as   ░░░
    ░░░  cores da imagem. Assim, quando temos uma região da imagem que apresenta ░░░
    ░░░  uma única cor, essa cor é representada por sequências consecutivas de   ░░░
    ░░░  bytes idênticos no arquivo. Essa propriedade é especialmente útil quando░░░
    ░░░  tentamos discernir a distribuição dos bits de correção de erro (ECC).   ░░░
    ·░░  Se um segmento do bitmap, que se ajusta a uma página de memória, exibe  ░░░
    ░░░  a mesma cor que outro segmento em uma página diferente, é esperado que  ·░░
    ░░░  seus bits de ECC correspondentes sejam idênticos.                       ·░░
    ░░░                                                                          ░░░
    ░░░  Considerando que a imagem identificada possui uma profundidade de cor de░░░
    ░░░  24 bpp (bits por pixel), cada pixel é representado por 3 bytes. Dada a  ·░░
    ░░░  capacidade de uma página de memória ser de 2048 bytes, isso se traduz em░░░
    ░░░  cerca de 682 pixels por página. Isso é ligeiramente mais do que duas    ░░░
    ░░░  linhas da imagem. A tentativa de acessar o _bitmap_ na sua forma atual  ░░░
    ░░░  sugere inconsistências, o que nos leva a questionar nossas suposições   ░░░
    ·░░  iniciais sobre a distribuição dos bits de ECC.                          ░░░
    ░░░                                                                          ·░░
    ░░░                                                              ·░░

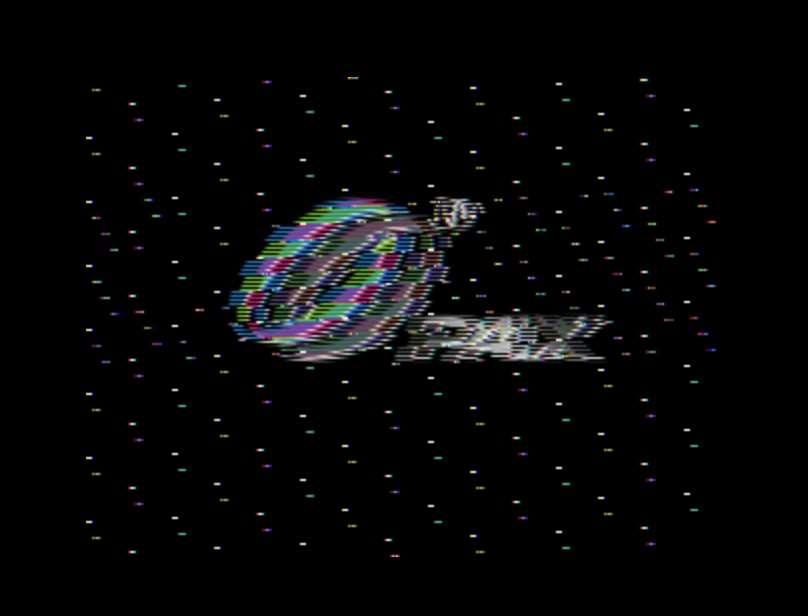

    ·░░  *Logotipo corrompido da PAX*         ░░░
    ░░░                                                                          ░░░
    ░░░  Para uma interpretação adequada, é vital extrair várias páginas da      ░░░
    ░░░  memória contendo os dados do bitmap de forma alinhada. Dessa forma,     ░░░
    ·░░  podemos ter certeza de que a cada intervalo de 2112 bytes, estamos      ░░░
    ░░░  lidando com uma nova página, e não uma continuação da anterior.         ░░░
    ░░░  Posteriormente, podemos utilizar um software de edição de imagem que    ░░░
    ░░░  permita manipular imagens em formatos "RAW" arbitrários. Neste contexto,░░░
    ░░░  utilizaremos o GIMP para analisar os dados crus da imagem. Uma das      ·░░
    ░░░  vantagens do GIMP é a flexibilidade em definir a geometria da imagem e  ░░░
    ░░░  a formatação dos pixels.                                                ·░░
    ░░░                                                                          ·░░
    ░░░  Para facilitar a identificação dos bits de ECC, definiremos a largura   ░░░
    ░░░  da imagem como 2112, correspondendo ao tamanho da página de memória.    ░░░
    ░░░  Isso permitirá visualizar cada página de memória como uma linha         ░░░
    ░░░  distinta. Vamos escolher uma representação de 8 bits por pixel, em tom  ·░░
    ░░░  monocromático, para garantir uma correspondência exata de 2112 bytes por·░░
    ·░░  linha. Em relação à altura, optaremos por, no mínimo, 100 linhas, de    ░░░
    ░░░  modo a proporcionar uma visão clara das variações entre as diferentes   ·░░
    ░░░  páginas de memória.                                                     ░░░
    ░░░                                                                          ·░░
    ░░░  Ao examinar a representação visual fornecida pelo GIMP, notamos         ░░░
    ░░░  segmentos claramente definidos de 512 bytes dentro de cada página de    ░░░
    ░░░  memória. Esses segmentos são intercalados com colunas mais finas, cuja  ░░░
    ░░░  aparência parece diretamente influenciada pelo bloco adjacente.         ░░░
    ░░░                                                                          ░░░
    ░░░                                                                ░░░

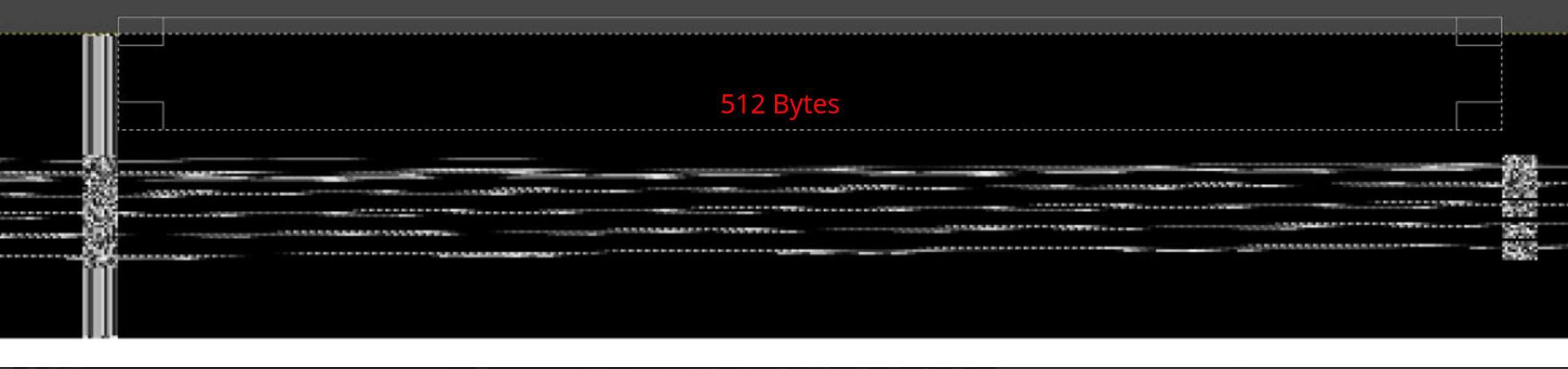

    ░░░  *Blocos de 512 bytes*  ░░░
    ░░░                                                                          ░░░
    ·░░  Observando mais atentamente, percebemos que as linhas completamente     ░░░
    ░░░  pretas apresentam uma coluna com padrões consistentes à esquerda da     ░░░
    ·░░  marcação de 512 bytes. Contrapondo-se a isso, linhas que exibem alguma  ░░░
    ░░░  variação também manifestam discrepâncias nessa mesma coluna à esquerda. ░░░
    ░░░  Com base nessa observação, podemos inferir que as colunas posicionadas  ░░░
    ░░░  tanto à esquerda quanto à direita do segmento de 512 bytes representam, ░░░
    ·░░  de fato, dados de paridade, e não são parte intrínseca do bitmap.       ░░░
    ·░░  Isso se torna ainda mais evidente considerando que as primeiras linhas  ·░░
    ·░░  do bitmap são inteiramente pretas.                                      ░░░
    ░░░                                                                          ·░░
    ░░░  Ao considerar a página de memória em sua totalidade, outro detalhe se   ░░░
    ·░░  destaca: apesar do padrão observado, há uma coluna completamente branca ░░░
    ░░░  em uma posição inesperada. Além disso, a primeira coluna, que           ░░░
    ░░░  teoricamente deveria ser branca, parece estar deslocada ou alterada de  ░░░
    ░░░  alguma forma.                                                           ░░░
    ░░░                                                                          ░░░
    ░░░                                                               ░░░

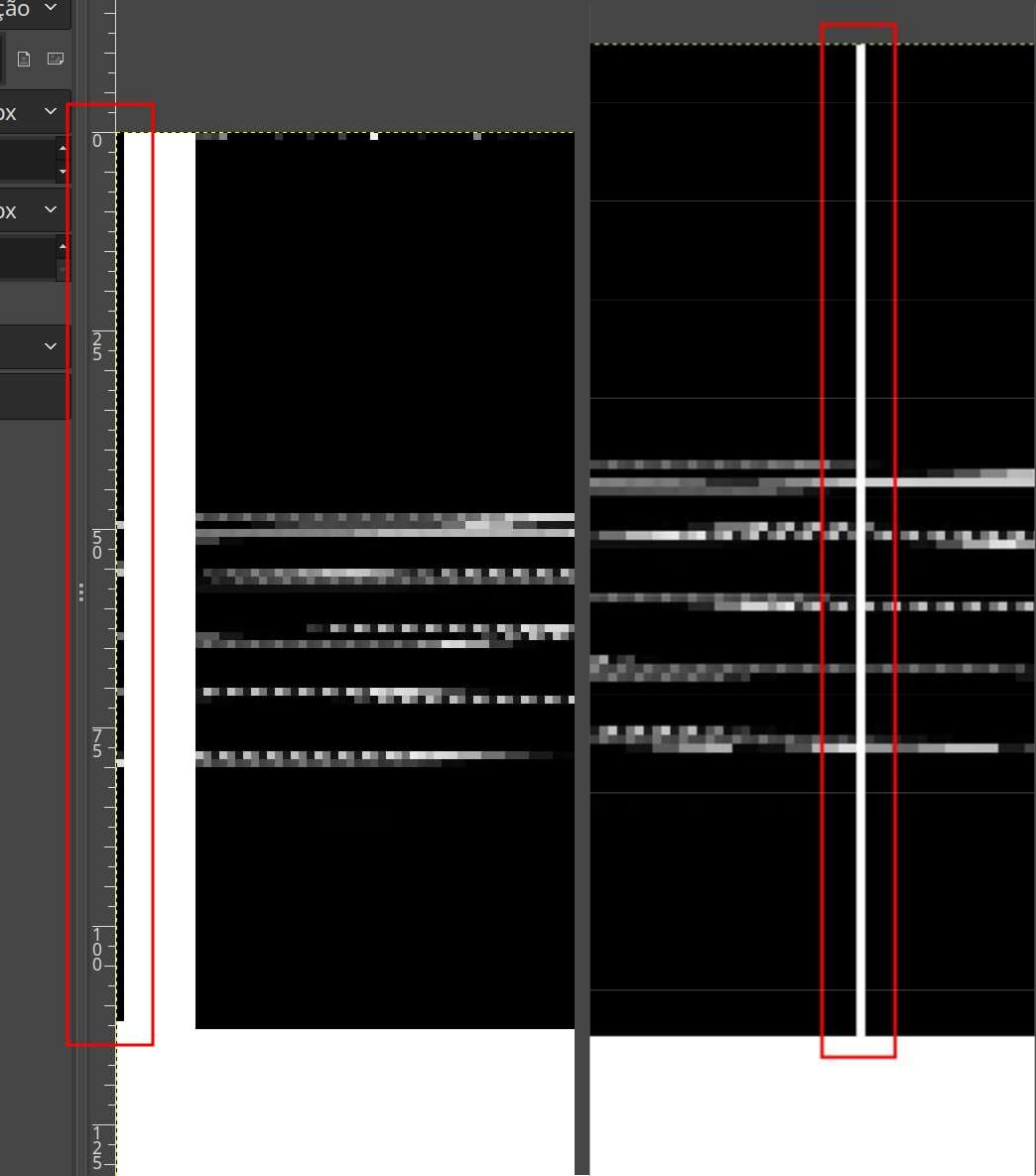

    ░░░  *Coluna aparentemente trocada de lugar*░░░
    ░░░                                                                          ·░░
    ░░░  A hipótese levantada sugere que, por alguma razão, essas colunas podem  ░░░
    ░░░  ter sido trocadas de lugar durante o processo de dispersão. Para validar░░░
    ░░░   essa suposição, uma abordagem prática seria utilizar o próprio GIMP    ░░░
    ░░░   para reposicionar a coluna e avaliar se o conteúdo resultante se alinha░░░
    ░░░    de forma harmoniosa com o restante da página de memória.              ░░░
    ░░░                                                                          ░░░
    ░░░                                                            ░░░

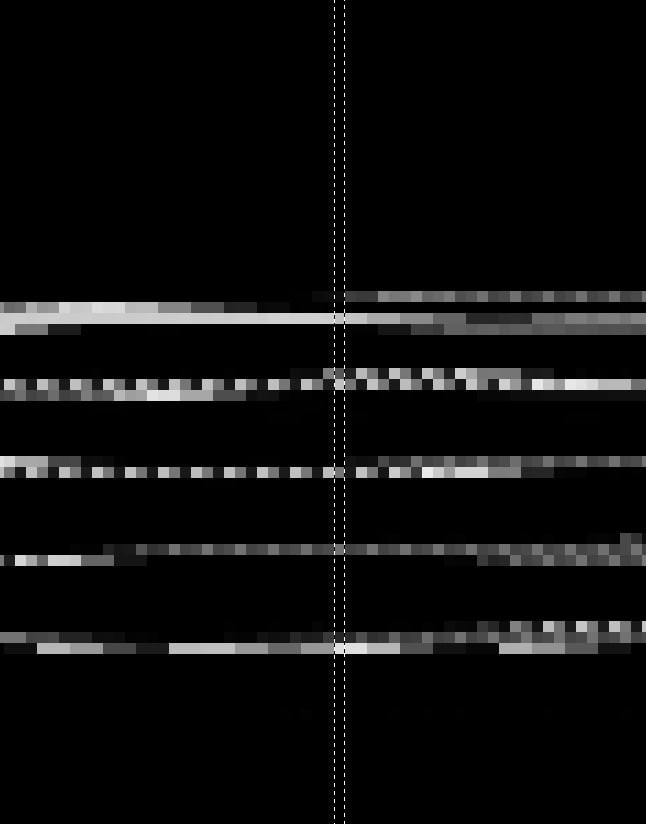

    ░░░  *Trocando colunas identificadas de local*░░░
    ░░░                                                                          ░░░
    ░░░  A imagem acima valida nossa conjectura, destacando que a realocação das ░░░
    ░░░  colunas proporciona uma visualização mais coerente do conteúdo. Embora  ░░░
    ░░░  pareça incomum à primeira vista, considerando a natureza de segurança do░░░
    ░░░  dispositivo, é plausível pensar que essa disposição alterada possa ser  ░░░
    ░░░  uma forma deliberada de esconder dados. Essa peculiaridade não é        ░░░
    ░░░  mencionada em nenhuma documentação pública disponível para o processador·░░
    ░░░  do dispositivo.                                                         ·░░
    ░░░                                                                          ░░░
    ░░░  Com base nessas descobertas, temos as ferramentas necessárias para      ·░░
    ░░░  aprimorar nosso script em Python, visando eliminar os bits de paridade  ·░░
    ░░░  e rearranjar os segmentos de 512 bytes, com o objetivo de obter uma     ·░░
    ·░░  imagem refinada e coerente.                                             ░░░
    ░░░                                                                          ░░░
    ░░░     #!/usr/bin/env python                                                ░░░
    ░░░                                                                          ░░░
    ░░░     f = open("F59L1G81MA@BGA63_1111.BIN", "rb")                          ░░░
    ░░░     o = open("FIXEDDATA.bin", "wb")                                      ░░░
    ░░░     pagesToRead = 65536                                                  ·░░
    ░░░     for i in range(pagesToRead):                                         ░░░
    ░░░       page = f.read(2112)                                                ░░░
    ·░░       data = bytearray(page[10:10+512] + page[535:535+512] +             ░░░
    ░░░            └►page[1060:1060+512] + page[1585:1585+512])                  ░░░
    ·░░       data[len(data)-48-1] = page[0]                                     ░░░
    ·░░       o.write(data)                                                      ·░░
    ·░░                                                                          ·░░
    ░░░     f.close()                                                            ░░░
    ·░░     o.close()                                                            ░░░
    ·░░                                                                          ░░░
    ░░░  Após todos os passos de análise e correção, conseguimos extrair o       ░░░
    ░░░  _bitmap_ e validar que todas as nossas hipóteses e métodos de análise   ░░░
    ░░░  estavam corretos:                                                       ░░░
    ·░░                                                                          ░░░
    ·░░                                                               ░░░

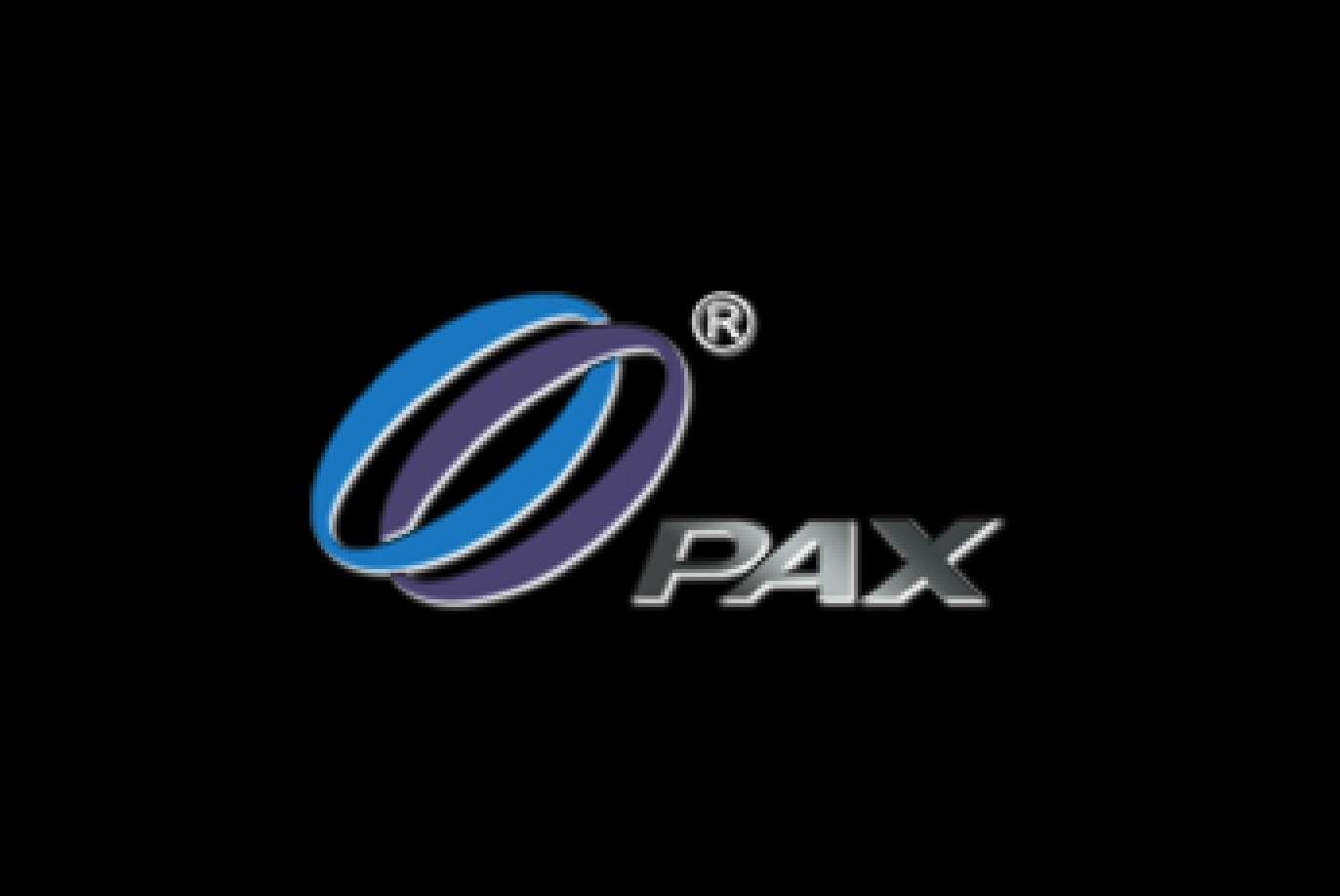

    ░░░  *Logotipo "ajustado" da PAX*░░░
    ░░░                                                                          ░░░
    ·░░  ## Conclusão                                                            ░░░
    ░░░                                                                          ░░░
    ░░░  É essencial destacar que nossa abordagem se limitou a **remover** os    ░░░
    ░░░  bits de paridade, sem aplicar de fato o algoritmo de correção de erros. ░░░
    ░░░  Como mencionado anteriormente, as memórias flash, particularmente as do ░░░
    ░░░  tipo NAND, podem apresentar bits defeituosos, inclusive desde sua       ·░░
    ░░░  fabricação. A omissão do algoritmo de ECC específico pode resultar em   ░░░
    ░░░  inconsistências nos dados finais.                                       ░░░
    ░░░                                                                          ·░░
    ·░░  Por sorte, o conteúdo deste dispositivo específico **não** estava       ░░░
    ░░░  criptografado, o que nos facilitou na análise de dispersão,             ░░░
    ░░░  aproveitando-se apenas de um conteúdo conhecido. Se o conteúdo          ░░░
    ·░░  estivesse criptografado, seria essencial identificar um padrão          ░░░
    ░░░  recorrente (como páginas de memória vazias) onde a informação de ECC    ·░░
    ·░░  estaria gravada.                                                        ░░░
    ··░                                                                          ░··
